額定電壓：AC 600V/DC 900V、AC 1000V/DC 1500V
工作溫度：-60～+200℃
導體截面積：1.5mm2～120mm2
導 體：裸軟銅或鍍錫軟銅絞線
絕 緣：硅橡膠
屏蔽1：裸銅絲或鍍錫銅絲編織
屏蔽2：鋁箔帶
護 套：硅橡膠

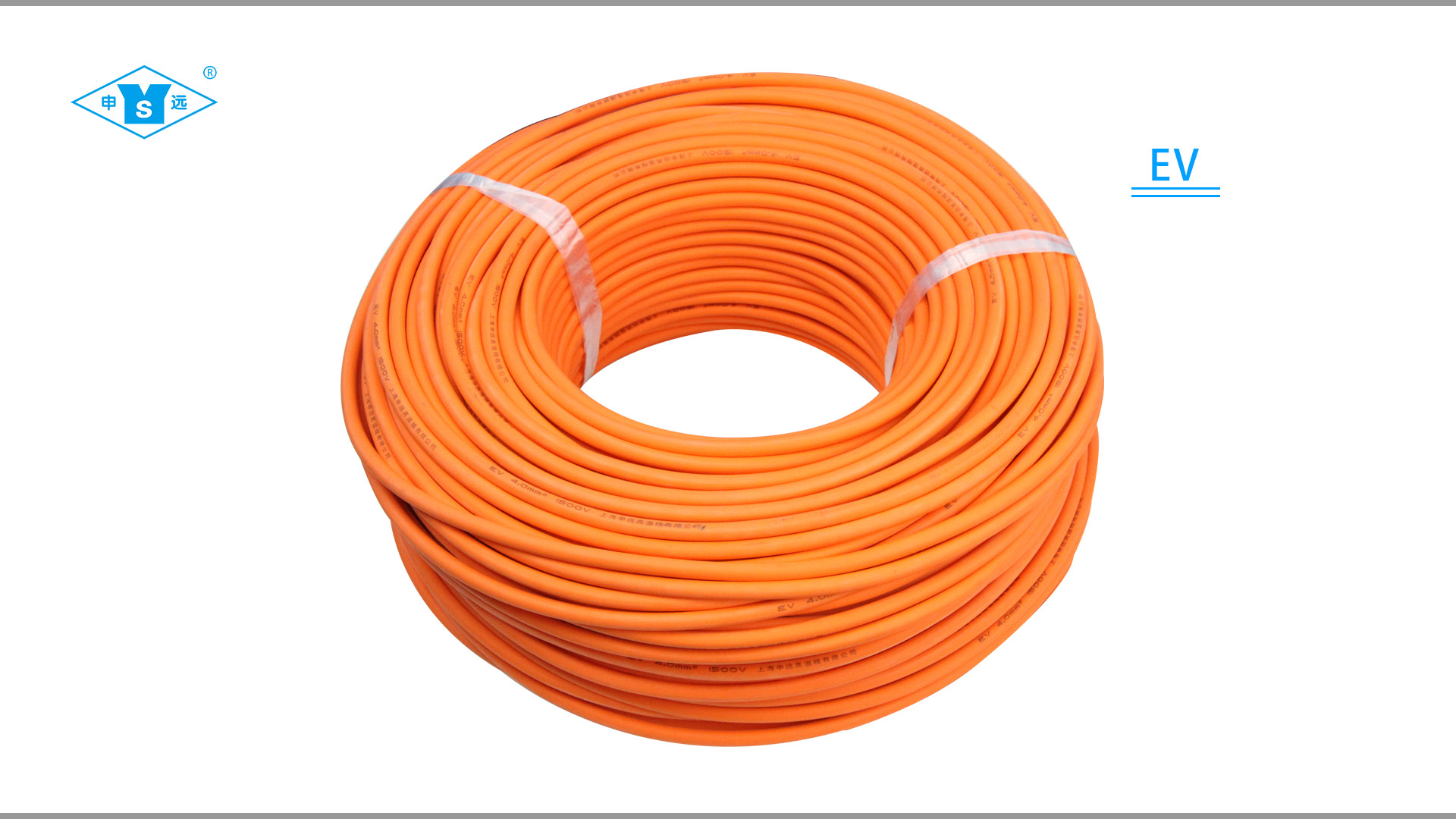

顏 色：橙色
產品優勢
①優良的耐熱、耐寒、耐油、耐輻射以及耐候性；
②通過單根垂直燃燒試驗，良好的阻燃性；
③硅橡膠具有優異的柔軟性，易于安裝使用；
④良好的EMI、EMC抗電磁干擾能力；
⑤不含鹵素，遵循環保型產品發展方向。
產品應用
用于電動汽車，包括但不限于混合動力汽車、電動汽車電池、汽車逆變器、發電線等。
一、AC 600V/DC 900V
|
線材規格 |
導體 |
絕緣外徑 |
屏蔽 |
護套外徑 |
||
|
導體截面 （mm2） |
結構 （mm） |
外徑 |
材料1 |
材料2 |
||
|
1.5 |
48/0.20 |
1.60 |
2.4 |
裸銅絲或鍍錫銅絲編織 |
鋁箔帶 |
4.2 |
|
2.5 |
79/0.20 |
2.05 |
3.0 |
4.8 |
||
|
4 |
130/0.20 |
2.60 |
3.6 |
5.6 |
||
|
6 |
190/0.20 |
3.60 |
4.2 |
6.5 |
||
|
10 |
323/0.20 |
4.60 |
6.0 |
8.8 |
||
|
16 |
513/0.20 |
5.50 |
7.2 |
9.8 |
||
|
25 |
798/0.20 |
6.90 |
8.6 |
12.0 |
||
|
35 |
1121/0.20 |
8.00 |
10.4 |
14.2 |
||
|
50 |
1596/0.20 |
9.80 |
12.1 |
15.6 |
||
|
70 |
2257/0.20 |
11.40 |
14.2 |
18.3 |
||
二、AC 1000V/DC 1500V
|
線材規格 |
導體 |
絕緣外徑 |
屏蔽 |
護套外徑 |
||
|
導體截面 （mm2） |
結構 （mm） |
外徑 |
材料1 |
材料2 |
||
|
10 |
323/0.20 |
4.6 |
6.5 |
裸銅絲或鍍錫銅絲編織 |
鋁箔帶 |
9.6 |
|
16 |
513/0.20 |
5.5 |
8.0 |
11.2 |
||
|
25 |
798/0.20 |
6.9 |
10.2 |
14.0 |
||
|
35 |
1121/0.20 |
8.0 |
11.4 |
15.4 |
||
|
50 |
1596/0.20 |
9.8 |
13.5 |
17.5 |
||
|
70 |
2257/0.20 |
11.4 |
15.0 |
19.0 |
||
|
95 |
3034/0.20 |
13.2 |
17.0 |
21.2 |
||
|
120 |
3848/0.20 |
14.8 |
19.5 |
24.5 |
||
